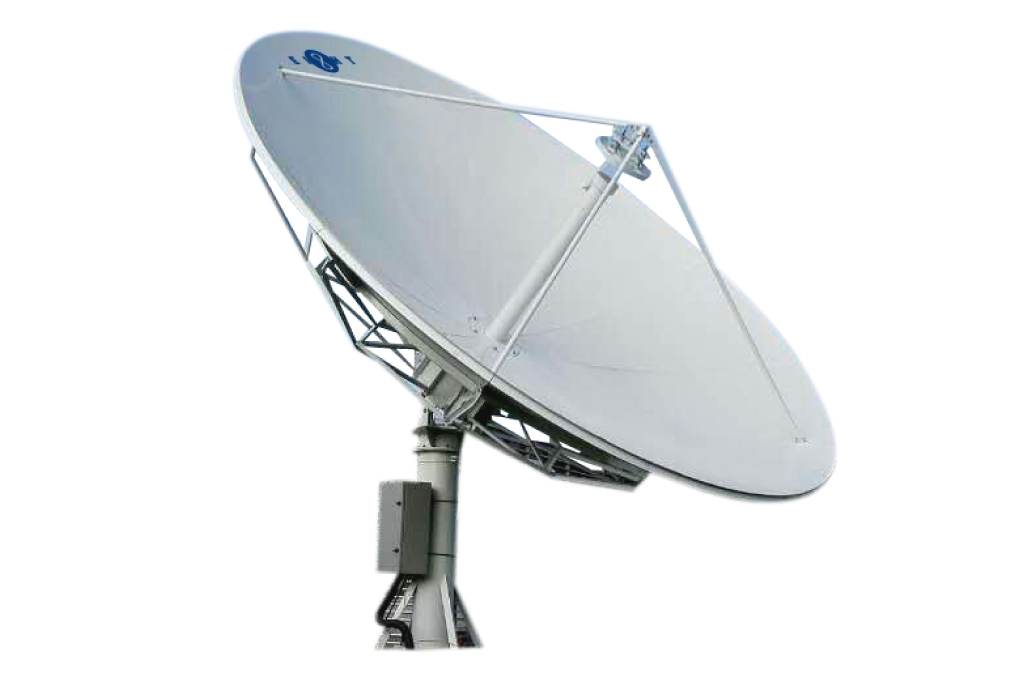

S370A-P
衛星實心天線牒
價錢: HK$0
download-icon 下載技術規格
產品資訊
  • 高精度拉伸成型鋁反射器
  • 防腐性好
  • 穩定性極佳
  • 調整準確
技術規格


General

Antenna 3.7M C-BAND
Frequency 3.4 ~ 4.2 GHz
VSWR 1.3:1
Insertion Loss 0.25 dB
Feed Interface WR229F
Polarization Isolation 35dB
-3dB Beamwidth 1.44°
First Sidelobe ≤-14 dB
Gain 41.15dB (F = 3.8 GHz)
Noise Temperature 35°K@10°
Antenna Optics Prime-focus
Elevation Adjustment 10° ~ 90°
Azimuth Adjustment

Manual 0° ~ 360° continuous fine adjustment

Motorized ± 85° continuous adjustment (Detach into three grade)

Wind Loading 125mph / 200kmph Survival
Temperature -45°C ~ 50°C
Relative Humidity 0% ~ 100%
Seismic Capacity 0.3G’s horizontal 0.15G’s vertical
Weight 289 kg

* Other diameter on request
